Membuat Shapefile Baru, Menghitung Luas, keliling, Acre dan Hektar dengan XTools Professional

Pada ArcGIS kita bisa menambahkan ekstensi yang sangat powerful yaitu XTools Pro. Kita dengan mudah dapat mengolah data vektor yang kita inginkan, seperti:

-Membuat Shapefile baru
-Menghitung keliling dan luasan
-Membuat polygon dari polyline
-Membagi Polygon
-Mengeksport data ke dalam format kml
-Ekstrak map

Click on the picture to Download the latest XTools

Install XTools Pro, versi ini adalah 30 hari trial, sehingga kita harus menginstall ulang lagi setelah 30 hari berikutnya. Untuk mengaktifkan, Klik Tools >Costumize >Tools Pro > Centang. Untuk membuat shapefile baru, ada dua cara yang bisa dilakukan. Yang pertama dengan meng klik icon Add New Shapefile, dan yang kedua adalah dengan menggambar poligon/garis yang di inginkan, kemudian dengan menggunakan fasilitas Convert Graphics to Shape.

read more “Membuat Shapefile Baru, Menghitung Luas, keliling, Acre dan Hektar dengan XTools Professional”

False Color Composite (FCC) untuk Interprestasi Citra satelit Secara Visual dengan ERDAS

FCC (False Color Composite/Komposit Warna Palsu) adalah teknik yang digunakan untuk menginterprestasikan citra satelit secara visual, yaitu dengan cara memodifikasi komposisi spectral band pada citra. Hal ini dapat dilakukan dengan sangat mudah dan menarik di ERDAS Imagine. Kita dengan mudah dapat mengganti kontras dan mengganti Histogram Equalization dengan menggunakan menu enhancement nya.

1. Jalankan ERDAS Imagine > Buka citra
2. Sedikit trik

Pada menu Spektral ganti RGB menjadi 543, dan 453 seperti pada tabel (Sebenarnya komposisi ini diturunkan dari karakteristik band citra itu sendiri).

read more “False Color Composite (FCC) untuk Interprestasi Citra satelit Secara Visual dengan ERDAS”

Merubah Koordinat Derajat ke Desimal

Saat mendownload data dari GPS atau mendapatkan data koordinat dalam bentuk derajat, harus dikonversi terlebih dahulu kedalam bentu decimal agar bisa dibuka di software mapinfo, arcGIS dsb. Caranya gampang, tinggal di edit di Microsoft excel seperti ini:

Contoh: untuk X 101 27’ 28.9”
Degree + (min/60) + (sec/3600) = 101 + (27/60) + (28.9/3600) = 101.4608

Simpan data decimal X dan Y beserta keterangan dalam format .xls atau .tab dan selanjutnya bisa langsung dibuka pada software GIS menjadi data vektor.

read more “Merubah Koordinat Derajat ke Desimal”

Transformasi dan Proyeksi data pada ArcView

Agar data vektor dapat di overlay di ArcView, data tersebut harus mempunyai datum dan proyeksi yang sama. Untuk menyamakan proyeksi kita dapat menggunakan Arcview Projection Utility.

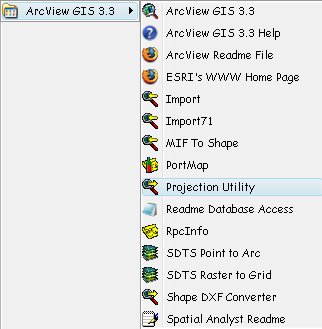

1. Buka Arcview Projection Utility

2. Browse dan cari data vektor yang akan diproyeksikan (bisa lebih dari satu) > Klik Next

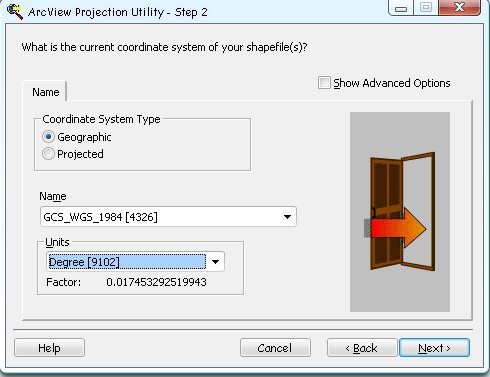

3. Pilih Coordinate System Type, misalnya untuk Indonesia pilih:
Geodetic > Name: GCS_WGS_1984 > Klik Next > Finish.

Selanjutnya data dapat di overlay. Untuk overlay vektor dan citra satelit, sesuaikan juga proyeksi citra dan vektor. Sekedar saran, agar tidak bingung dengan system proyeksi pilih satu jenis proyeksi saja untuk data anda, misalnya GCS WGS 1984, sehingga data selalu dapat di overlay setiap kali dibutuhkan.

read more “Transformasi dan Proyeksi data pada ArcView”

Cara Menggabungkan Band Citra Satelit di ER Mapper

Saat membeli atau memperoleh data citra satelit sering kali belum digabungkan dan masing-masing band masih dalam keadaan terpisah. Sebagai contoh citra Landsat 5 TM yang terpisah menjadi 7 band dalam format geotiff atau img.

Cara menggabungkannya:

1. Buka band 1 yang akan digabungkan, copy pseudolayer dengan mengklik icon copy dan paste, rename menjadi band 1, 2, 3, 4, 5 dan 7.
2. Cocok kan masing-masing band dengan file tiff pada data awal, dengan membuka melalui layer pada algorithm > arahkan pada band yang dimaksud > Jangan klik OK pilih This Layer Only
3. Klik icon Edit Transform Limit > Pilih Default Linear Transform > Limit > Limit To Actual
4. Save as data dalam format ER Mapper Raster Dataset atau .ers dan simpan juga dalam format .alg

read more “Cara Menggabungkan Band Citra Satelit di ER Mapper”

Download Data dan Registrasi Data dari Google Earth

Sebaiknya gunakan Google Earth Professional dan Google Earth Logo Remover untuk mendownload data sehingga tidak ada Logo Google Earth pada data hasil download.

Download Google Earth Pro 4.2 Fully Patched

1. Buka daerah yang di inginkan pada Google Earth
2. Klik Tools > Option > Ganti Show Lat/Long menjadi Decimal Degrees dan Ganti unit menjadi meter
3. Klik Add Place Mark icon dan ganti icon dengan kotak kecil, tarik ke sudut gambar, beri nama placemark: 1, catat koordinat X dan Y pada notepad. Lakukan pada ketiga sudut lainnya. Hal ini dilakukan agar proses registrasi nantinya akan lebih akurat.
4. Download gambar dengan cara File > Save Image > Pilih Premium pada Image Resolution
5. Buka data di ArcGis dan lakukan registrasi seperti pada registrasi peta/gambar. Titik yang telah ditandai dan dicatat koordinatnya pada notepad menjadi Control Point pada saat Georeferencing.
6. Registrasi juga dapat dilakukan di Mapinfo, ArcView, Erdas dan ER Mapper.

read more “Download Data dan Registrasi Data dari Google Earth”

Registrasi Peta Raster pada ArcGIS

Sebelum suatu peta/gambar raster seperti peta hasil scanning atau yang di download dari internet agar dapat di olah di software Sistem Informasi Geografis, terlebih dahulu peta tersebut harus di registrasi. Registrasi pada ArcGIS desktop caranya seperti ini:

1. Buka peta raster yang akan diolah
2. Aktifkan Georeferencing Toolbars melalui Tools > Costumize > Centang pada Georeferencing
3. Pilih minimal 3 atau 4 titik pada perpotongan garis koordinat, catat koordinat desimal yang pada notepad (Koordinat decimal didapatkan dari gridlines X dan Y yang berpotongan). Untuk peta raster biasanya koordinat dalam bentuk derajat, konversi dahulu koordinat derajat menjadi desimal.

4. Klik icon Add Control Point dan titik kan pas pada perpotongan koordinat > klik kanan dan input X and Y, masukkan koordinat yang dicatat pada notepad tadi dan klik ok dan peta telah dapat dipakai untuk digitasi.

read more “Registrasi Peta Raster pada ArcGIS”
